FG-120C Giroscopio a fibra ottica a singolo asse con stabilità di bias zero ≤ 0,002 100s

Stabilità di bias zero ≤ 0,0015/0,001°/h;Dimensioni (mm): 120x120x36;Peso (g): 890+20

️Introduzione del prodotto

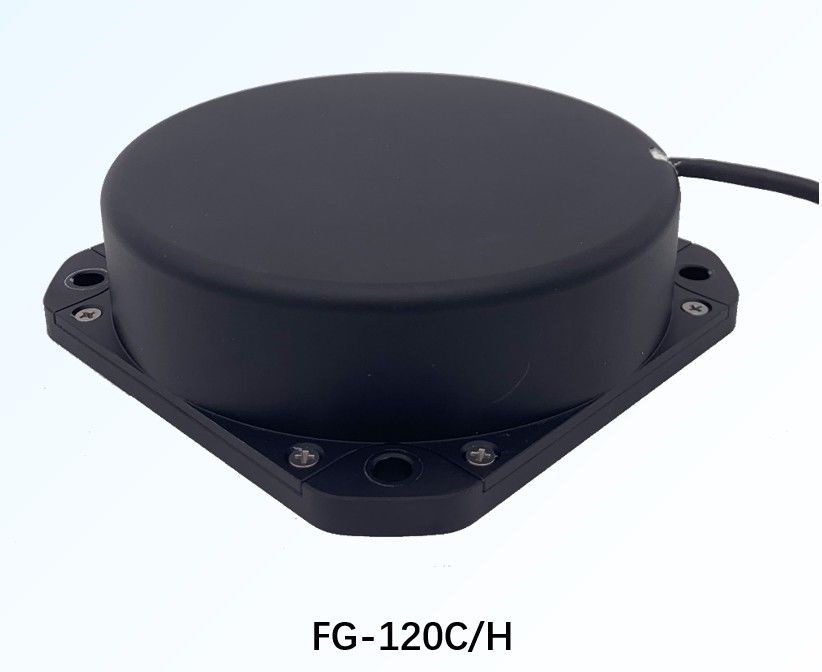

Il giroscopio a fibra ottica uniaxiale FG-120h/HC è un'integrazione ottica, meccanica ed elettrica del giroscopio a fibra ottica uniaxiale a circuito chiuso digitale ad alta precisione allo stato solido.dalla fonte luminosa in fibra ottica dopata con erbio, accoppiatore a fibra ottica, rilevatore fotoelettrico, modulatore di fase ottico integrato, anello di rilevamento a fibra ottica, circuito e strutture.

Sulla base del giroscopio in fibra ottica FG-120, ha una elevata stabilità, un'elevata affidabilità e un più alto indice di prestazioni.È la scelta ideale di sensore di velocità angolare ad alta precisione e può essere ampiamente utilizzato nella guida di navigazione e campo di controllo.

️Caratteristiche del prodotto

• Fornitore di alimentazione singolo a 5 V

• Alta precisione, tipo HC raggiunge lo standard dei giroscopi di precisione

• Ottime prestazioni a temperatura massima

• eccellente prestazione di avvio, l'indice nominale può essere raggiunto quando l'alimentazione è accesa e non è necessario pre riscaldamento

• Ottima adattabilità all'ambiente, resistenza ai forti urti e alle vibrazioni

• Tecnologia di riconoscimento delle frange di interferenza, supportando l'intero range dinamico di avvio a freddo

• Progettazione strutturale innovativa, altezza inferiore a 33 mm

• Alta affidabilità

• Nessuna zona morta

️Applicazioni tipiche

• Sistema di posizionamento e di orientamento

• Finder nord di alta precisione

• Sistema di misurazione inerziale per tutti gli ambienti

¢Indicatori di performance

• Orario di accensione 3

• Intervallo dinamico (°/s) ±500

• Posizione zero ((°/h) ≤ 0.25

• Stabilità del bias 1 (°/h, 1σ) ≤ 0,005/0.003

• Stabilità di bias 2 (°/h, 1σ) ≤ 0,0015/0.001

• Stabilità del bias 3 (°/h, 1σ) ≤ 0,01/0.005

• Ripetibilità del bias (°/h, 1σ) ≤ 0,0015/0.001

• Sensibilità magnetica di bias (°/h/Gs) ≤ 0.005

• Camminata casuale (°/h 1/2) ≤ 0,005/0.0003

• Nonlinearità del fattore di scala (PPM) ≤2/1

• Asimetria del fattore di scala (PPM) ≤2/1

• Ripetibilità del fattore di scala (PPM) ≤5/5

• soglia (°/h) ≤ 0,005/0.003

• Risoluzione (°/h) ≤ 0,005/0.003

• Larghezza di banda (Hz) ≥ 200

¢Fisica/elettrica

• alimentazione + 5 v

• Consumo di energia allo stato stazionario ≤ 2,5 W

• Consumo di energia allo stato stazionario a temperatura massima ≤ 4 W

• Consumo di energia istantaneo all'avvio ≤ 4 W

• Dimensioni 98 mm × 98 mm × 31,5 mm

• Peso 870 ± 10 g / 880 ± 10 g

• Modulo elettrico RS422

• Temperatura di funzionamento -45°C ± 70°C

• Temperatura di conservazione da -55 °C a -80 °C

• Vibrazione 6,06g (RMS), 20HZ-2000Hz

• Impatto 30g, 6ms-8ms

• Tempo medio senza problemi 8000 ore

Commenti:

1 10s di levigamento, errore medio quadrato;

2 100 di levigamento, errore medio quadrato;

3 Nell'intervallo di temperatura da -45°C a +70°C, velocità di variazione di temperatura di 1°C/min, levigamento di 100s, errore medio quadrato;
